Надворешна композитна интегрирана плоча

Што е надворешна композитна интегрирана плоча

Надворешната композитна интегрирана плоча е повеќеслојна структурна надворешна ѕидна плоча. Во споредба со обичните термоизолациски украсни плочи, има дополнителен зајакнувачки слој и водоотпорен слој.

Обично се состои од четири слоја: надворешниот слој е декоративниот панел (обезбедува ефект на фасада и заштита отпорна на временски услови); вториот слој е зајакнувачкиот слој (плочка од неорганска смола или плоча засилена со фиберглас, одговорна за отпорност на удар и дисперзија на термички стрес); третиот слој е изолациониот слој (EPS/XPS/карпеста волна, одговорна за изолација што штеди енергија); долниот слој е задниот слој (балансирање на стрес, отпорен на влага).

Повеќеслојната структура обезбедува подобра димензионална стабилност при температурни промени.

Распределба на функции на повеќеслојна композитна структура

Повеќеслојната структура на надворешната композитна интегрирана плоча одговара на различни функции:

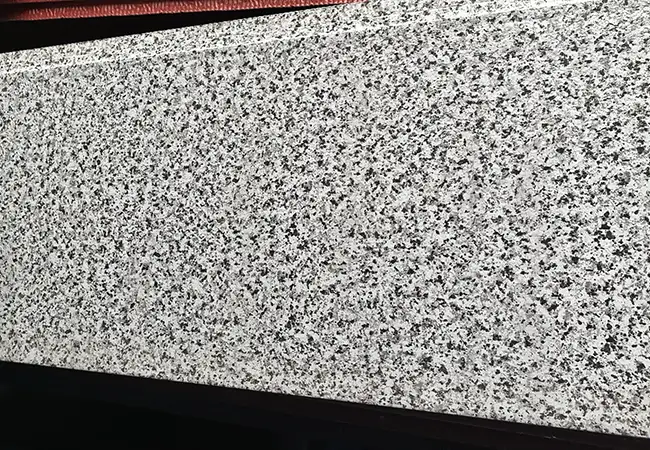

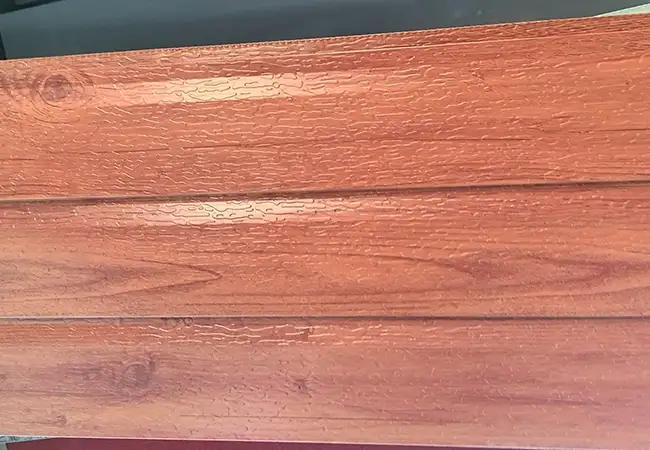

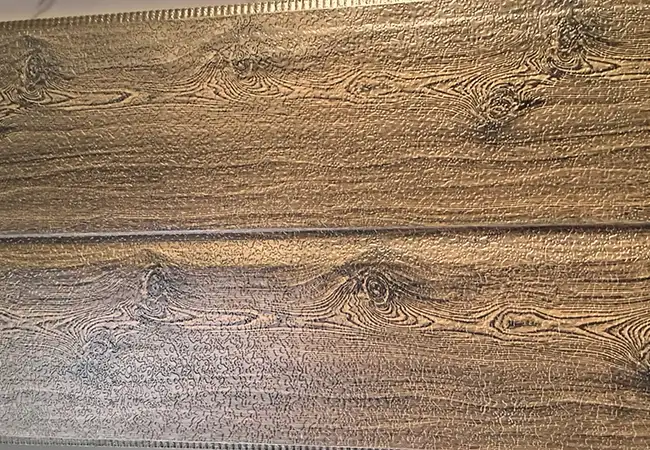

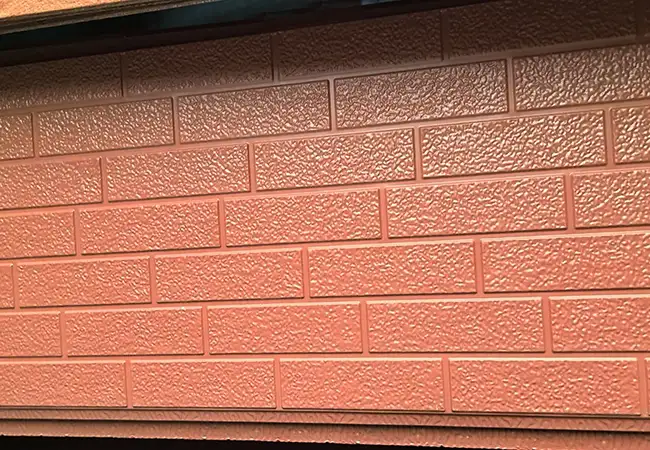

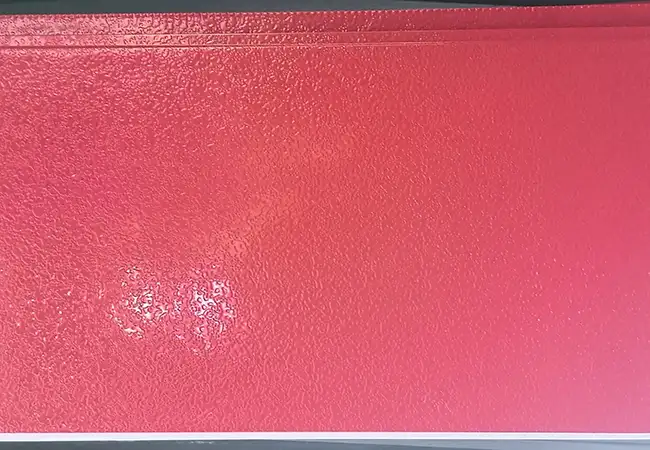

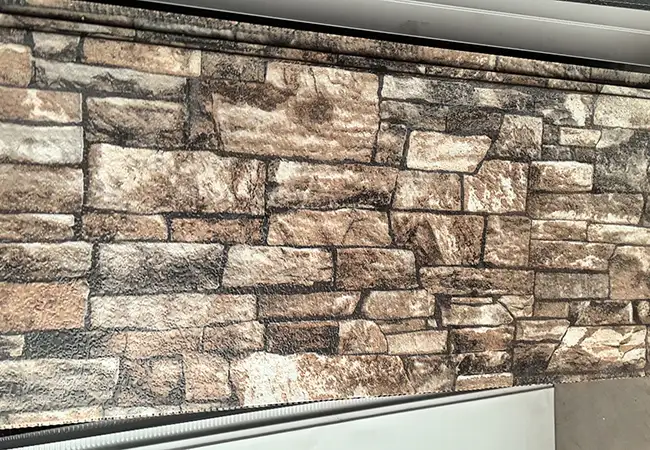

Декоративен слој(Надворешен слој 0,5 – 1,5mm): Одговорен за изгледот на зградата. Функциите за отпорност на временски услови, анти-ултравиолетови и самочистење се реализираат преку флуоројаглеродна или полиуретанска обвивка, за што е потребен тест за забрзано стареење од 3000 часа.

Зајакнувачки слој(Среден слој 2 – 5мм): Изработен од плоча од неорганска смола или плоча засилена со влакна, што ја подобрува вкупната сила на удар и крутоста на свиткување.

Изолациски слој(Внатрешен слој 20 – 100 mm): Избрани EPS, XPS или камена волна, потрошувачката на енергија во зградата контролирана преку топлинска спроводливост, оценката за пожар мора да го исполнува стандардот GB 8624.

Слој за поддршка(Долна плоча 0,3 – 0,5 mm): Го балансира стресот на панелот, спречува искривување и деформација по инсталацијата и обезбедува изолација отпорна на влага.

Секој слој е соединет со полиуретанско лепило под висока температура и висок притисок. Јачината на меѓуслојната кора треба да биде≥ 0,1 MPa, обезбедувајќи не раслојување при долготрајна употреба на отворено.

Разлики во техничките параметри

Јачина на меѓуслојна кора:≥ 0,08 MPa (GB/T 2790-1995)

Адхезија на површинска облога:Тест со вкрстено сечење Одделение 1 (GB/T 9286-1998)

Јачина на влијание:≥ 10kJ/m² (Нема пукнатини на површината на плочката по удар од вреќи со песок од 10 кг)

Термичка отпорност:0,5 – 2,5 (m²·K)/W (во зависност од дебелината на јадрото)

Димензионална стабилност:Стапка на промена на должината ≤ 0,3% во услови на 80°C / 24 часа

Соодветни типови згради

Високи станбени надворешни ѕидови(Зградите над 50 метри бараат посебен дизајн отпорен на притисок на ветерот)

Декорација и изолација на надворешен ѕид на подиум за комерцијален комплекс

Индустриски парк Канцелариска зграда Надворешен ѕид Реновирање за заштеда на енергија

Системи за надворешни ѕидови на културно место(Добра приспособливост за ѕидови со голем распон)

Хотелски апартман Изолација на надворешни ѕидови Реновирање

Прилагодено производствен процес

Потврда за дизајн— Клиентот обезбедува цртежи или рендери на фасади на згради. Техничкиот тим на Џејсон го разложува дијаграмот за распоред на панелот врз основа на цртежите. Дијаграмот за распоред ја означува позицијата, големината, бојата и посебните барања за отворање на секој панел. Производството продолжува по потврдата од клиентот.

Време на производство:Стандардни спецификации7-10 работни дена; панели со посебен облик (нестандардни големини, заоблени панели) бараат15-20 работни дена.

Поддршка за примероци и тестирање

Клиентите можат бесплатно да ги добијат следниве материјали:

- Примероци за прикажување на табла(300мм × 300мм, вклучително и приказ на структурата на целосниот пресек)

- Каталог на производи(вклучувајќи фотографии од завршени случаи на проекти)

- Список за изведба на проектот(означено со име на проектот, количина на користење, година на завршување)

Клиентите кои се заинтересирани за посети на локацијата можат да организираат посети на завршени или тековни локации на проектот (потребна е претходна резервација; трошоците за транспорт се на товар на клиентот).

Случај за апликација

Високи станбен проект во Вухан (33 ката) бараше интегрирана изолација на надворешни ѕидови и конструкција за украсување со мал буџет.

Оригиналниот дизајн специфицираше тенок систем за изолација на малтерисување, но развивачот беше загрижен за подоцнежните пукнатини и проблеми со одржувањето, што на крајот се префрли на надворешна композитна интегрирана плоча. Користејќи XPS материјал од јадрото со дебелина од 50 mm + завршна плоча од неорганска смола од 2 mm, инсталација на суво закачување.

Изградбата траеше90 дена— 10 дена повеќе од оригиналниот план за тенко малтерисување, но значително ги намали ризиците за подоцнежно одржување.

Споредба на различни декоративни панели

Најчесто поставувани прашања

П1: Која е разликата помеѓу надворешната композитна интегрирана плоча и термоизолационата декоративна плоча?

A1: Надворешната композитна интегрирана плоча додава засилување и водоотпорни слоеви на основната изолација и декоративната структура. Има подобра отпорност на удар, димензионална стабилност и водоотпорни перформанси, што го прави погоден за високи и големи проекти.

П2: Колку долго е работниот век на надворешната композитна интегрирана плоча?

А2: работниот век на дизајнот е20 – 25 годинисо правилна инсталација и нормални услови за употреба.

П3: Може ли надворешна композитна интегрирана плоча да се користи во високи згради над 100 m?

А3: Да. Зградите над 50 метри бараат посебен дизајн отпорен на притисок на ветерот. Нашиот технички тим може да спроведе пресметки на оптоварувањето на ветерот и да обезбеди соодветни решенија за фиксирање.
