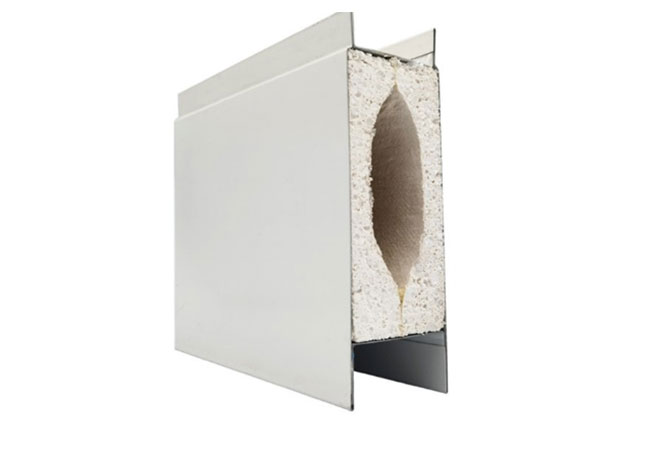

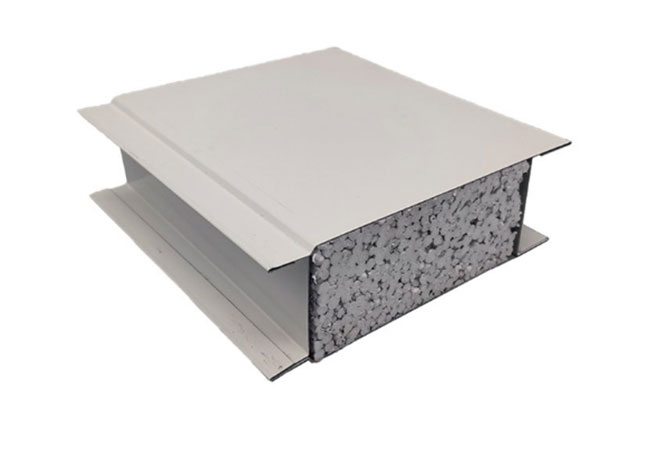

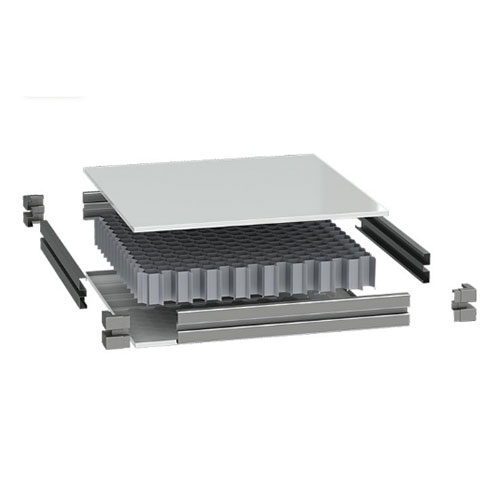

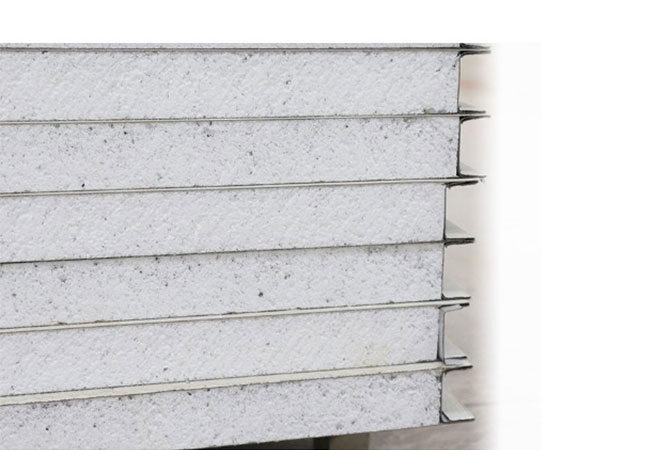

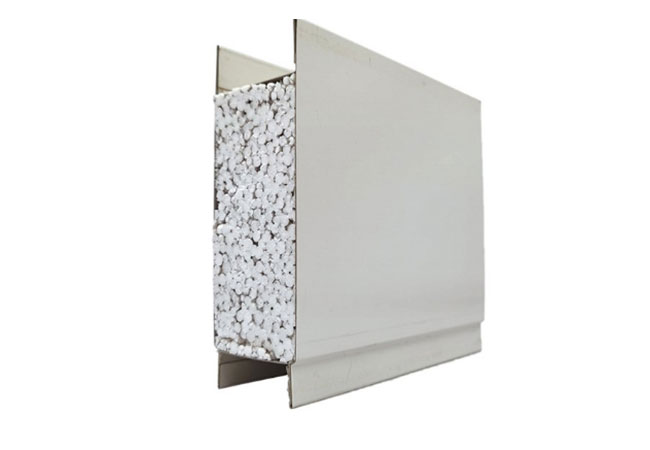

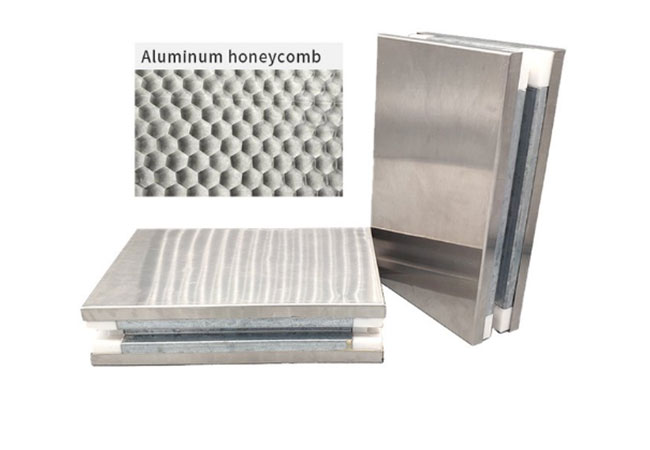

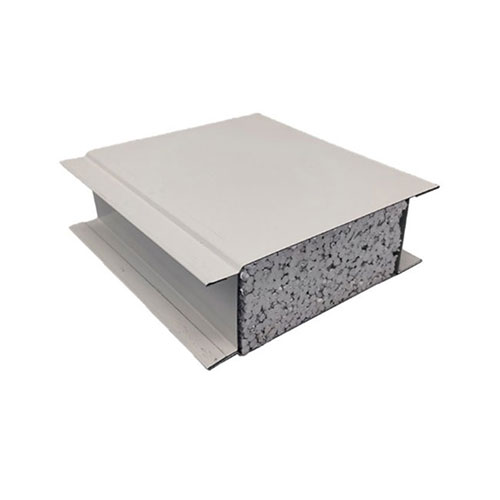

Асептична преградна плоча

Како производител на градежни материјали, Jason Building Materials нуди асептични преградни панели дизајнирани да спречат вкрстена контаминација. Овие панели се карактеризираат со униформа дебелина, робусна структура и водоотпорни, лесни за чистење површини кои одржуваат долгорочна стерилност; дополнително, тие можат да се пофалат со лесен дизајн кој овозможува удобна инсталација, демонтирање и флексибилна реконфигурација.

Што е асептичен преграден панел

Асептичната преградна табла е панел за прочистување со чисто зонирање како основен фокус на дизајнот, а се однесува на проблемите со циркулацијата на воздухот меѓу зоната и дифузијата на контаминација. Клучната разлика од обичните преградни панели лежи во структурата за заптивање со четири рабови, формирајќи двојна заптивна бариера помеѓу секој инсталиран панел.

Дополнително, специјалните заптивки се конфигурирани на врските помеѓу преградните панели и таваните и подот, обезбедувајќи херметичка за секој независен простор и спречувајќи вкрстен проток на воздух помеѓу области со различни нивоа на чистота.

Клучни точки за дизајн на партиција за асептично зонирање

Три клучни јазли на кои треба да се фокусирате при дизајнирање на партиции со асептични преградни панели:

Зонирање на градиент на воздушен притисок— Позитивна разлика во притисокот од5 – 15 Патреба да се одржува помеѓу области со различни нивоа на чистота. Целокупната херметичка непропустливост на преградните панели директно влијае на стабилноста на разликата во притисокот.

Изолација за пренос на материјал— Се препорачуваат тампон-прозори или прозори за премини за материјали на работилницата. Отворите во преградните панели треба да бидат запечатени за да се избегне размена на проток на воздух во вкрстена зона.

Контрола на пристап на персоналот— Воздушни тушеви или соблекувални се инсталирани помеѓу различни зони. На преградните панели околу отворите на вратите им е потребно засилување, со вградени метални рамки на вратите за да се подобри цврстината на конструкцијата.

Се препорачува да се нацрта дијаграм за организација на протокот на воздух за време на фазата на дизајнирање на зонирање, појаснувајќи ги правецот на разликата во притисокот и барањата за брзина на промена на воздухот за секоја област, а потоа продолжете со распоредот и изборот на панелот за преграда. Тимот на Jiesen може да обезбеди поддршка за дизајнот на цртање со детали.

Технички спецификации Клучни точки

Дебелина на панелот:50 мм (стандарден) / 75 мм / 100 мм

Густина на јадрото на материјалот:Карпеста волна ≥ 120kg/m³ / PU приближно 40 – 45kg/m³

Начин на запечатување:Јазик и жлеб + EPDM запечатувачки ленти / Јазик од алуминиумска легура + шуплива заптивка

Тест за херметичка состојба:Стапка на истекување на воздух ≤2%под 50Pa разлика во притисокот

Изведба на звучна изолација:RW ≥ 30dB (50mm дебелина PU) / RW ≥ 35dB (75mm дебела камена волна)

Отпорност на удар:Вреќата со песок од 10 кг паднала од висина од 1 m, без продорно оштетување на панелот

Апликативни индустрии и сценарија

Работилници за пополнување на фармацевтски претпријатија- Физичка изолација помеѓу различни сорти на лекови за да се спречи вкрстена контаминација

Работилници за производство на адитиви за храна— Поделба меѓу киселински и алкални производни области

Работилници за полнење кеси од ЈП— Исчистете ја изолацијата помеѓу просторот за полнење и просторот за складирање на надворешниот материјал за пакување

Работилници за емулсификација на козметика— Контрола на зонирање помеѓу зоната на резервоарот за емулгирање и просторот за одмор

Лаборатории за тестирање од трета страна- Тврди прегради помеѓу простории за микробиологија и физичко-хемиски простории

Споредба со стаклени прегради

Стаклените прегради нудат добар пренос на светлина, но не можат да постигнат целосно запечатување (потребна е заптивната смеса на празнините помеѓу стаклото и килата, со долгорочни ризици од стареење и олабавување на заптивната смеса). Тие се исто така потешки (калено стакло е приближно 10мм25 кг/м²).

Иако асептичните преградни панели се непроѕирни, прозорците за набљудување може разумно да се инсталираат на ѕидот (двослојни запечатени стаклени прозорци за набљудување, големина300 мм × 400 мм, со иста дебелина како ѕидот), задоволувајќи ги визуелните барања додека го одржуваат интегритетот на запечатувањето.

Цената на партиционите панели е приближно40% - 50%од стаклени прегради, со подобра топлинска изолација и звучна изолација од стаклото.

Инструкции за прилагодување

Панелите за партиција може да се прилагодат според следниве параметри:

Отвори на панели— Резервирајте ги позициите за прозорците за набљудување, прозорските прозори, отворите за вентилација, претходно исечени во фабриката, директно инсталирани на лице место.

Панели во специјална форма— За агли со прав агол или полигонални работилници, обезбедете CAD цртежи, приспособено производство според вистинските агли.

Панели за обложување на столбови— За обвиткување на фабрички столбови од челична конструкција, приспособено производство во форма на U или L-облик, еднократното фабричко формирање го намалува спојувањето на лице место.

Случај за апликација

Работилница за солидна подготовка во фармацевтско претпријатие во провинцијата Џиангсу бараше целосна физичка изолација помеѓу две соседни производни линии - Производната линија А која произведува лекови од цефалоспорин и производната линија Б која произведува обични орални препарати.

Не беше дозволено вкрстен проток на воздух или вкрстена контаминација на персоналот помеѓу двете области.Асептични преградни панели од камена волна со дебелина од 75 mmбеа избрани, при што преградата се протега од таванот до конструктивната подна плоча без празнини. Сите отвори за цевки преку ѕид беа запечатени.

Резултати од тестот за разлика во притисокот по завршувањето:12 ПаПозитивната разлика во притисокот беше одржана помеѓу соседните зони, без откриена дифузија на честички низ зоните.

Референца за конфигурација на партиција на ниво на различно зонирање

Најчесто поставувани прашања

П1: Која е разликата помеѓу асептичната преградна плоча и обичната табла со преграда?

A1: Клучната разлика лежи во структурата за заптивање со четири рабови, формирајќи двојна заптивна бариера помеѓу секој инсталиран панел. Обичните преградни панели вообичаено користат едноставни спојки за скут без обработка на запечатување, што не може да обезбеди херметичка помеѓу различните зони на чистота.

П2: Како да се обезбеди стабилност на разликата во притисокот помеѓу различните зони за чистота?

А2: Покрај употребата на запечатени преградни панели, стабилноста на разликата во притисокот бара целокупно запечатување на просторот - вклучувајќи ги таванот, подот, отворите за цевки и празнините на вратите. Се препорачува да се спроведе сеопфатен тест за херметичка состојба по инсталацијата за да се потврди ефикасноста на запечатувањето на системот.
